Стационарный труборез плазменной резки металла с чпу

Стационарный труборез плазменной резки металла с чпу

Труборез плазменной резки металла с ЧПУ для обработки труб. Произведен нашим предприятием и позволяет проводить самый разнообразный фигурный раскрой. Чаще всего применяется при изготовлении свай, дымоходов, тройников и т.д. Отметим, что благодаря применению плазменной резки, обладает повышенной производительностью. При обработке трубы образуются ровные края, лишенные изъянов и наплывов. Толщина обрабатываемой трубы может быть минимальной от 0,5 мм. Максимальная толщина стенки до 25 mm.
trubo 3 800 Предлагаем две модификации:
Стационарный труборез для обработки труб диаметром до 426 мм.
Труборез совмещенный с портальной машиной плазменной резки металла.
Представим подробнее каждый из них:

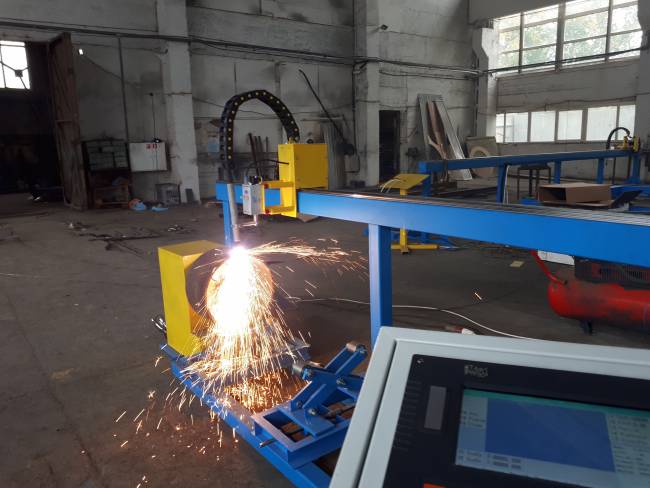

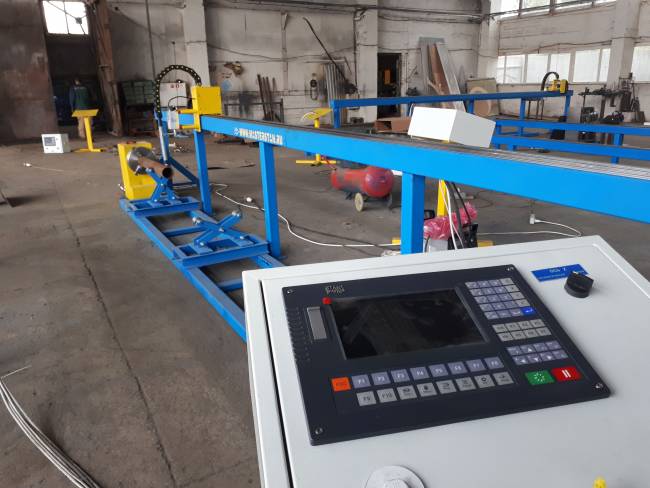

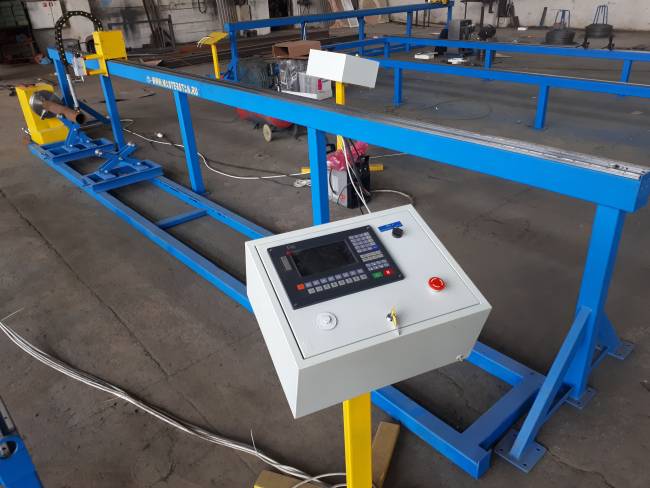

Стационарный труборез для обработки труб диаметром до 426 мм.
Данное оборудование имеет собственный высокопрочный цельно металлический корпус. Труба перед обработкой закрепляется на токарном патроне, который задает ей необходимой вращение. В качестве опор по всей длине выступают специальные стойки. Движение резака по оси Х вдоль обрабатываемой трубы обеспечивается шаговыми двигателями или сервоприводами. Весь комплекс управляется системой ЧПУ, обеспечивающей точность при выполнении операций.
trubo 6 800 ms vz
Труборез способен проводить раскрой труб различного диаметра и выполнять вспомогательные операции, такие, например, как снятие фаски, за счет расположения резака под необходимым углом

Рама цельносварная металлическая повышенной прочности. Труба закрепляется в токарном патроне и опирается на специальные передвижные салазки по всей длине. Вращение заготовки управляется системой ЧПУ через планетарный редуктор, что позволяет выдержать все необходимые параметры по точности вращения. Технические характеристики:
размер рабочего поля портала ширина от 1250 мм до 2000 мм
длина от 2500 мм до 6000 мм
макс. скорость позиционирования портала 15000 мм/минуту
макс. длина обработки трубы в зависимости от размера портала
толщина металла от 0,5 mm до 25 mm
скорость обработки 15 метров/мин
точность позиционирования заготовки +/- 0,1 мм
дисплей семидюймовый цветной
двигатели шаговые биполярные либо сервоприводы
тип передачи усилия зубчатая рейка/шестерня
вес 650 кг
источники плазменной резки на выбор покупателя.
Рекомендуем как плазмотроны известного бренда Hypertherm, так и более бюджетный от тайваньского производителя ДОГ.
диаметр обработки труб до 426 mm
max длина обрабатываемой трубы 6000 mm
толщина металла трубы от 0,5 mm до 25 mm
передача момента поворотной оси цепная передача через планетарный редуктор
стойка ЧПУ стойка промышленного типа (пыле, влагозащиенный корпус)
основные опции стойки ЧПУ - библиотека готовых форм (треугольник, квадрат., круг и т.д.)
- программное обеспечение полностью совместимо с чертежами выполненными в AutoCAD, КОМПАС, CorelDraw, SolidWorks и других программных комплексах.
Источники плазменной резки различной мощности и стоимости. На выбор покупателя в зависимости от поставленных задач. Как от известного бренда Hypertherm, так и от более бюджетного тайваньского производителя плазмотронов ДОГ. Все рекомендованные источники плазменной реки металла полностью совместимы с системами ЧПУ, в отличие от китайских и российских с осцилляторным принципом поджига.
Таким образом, наш труборез с ЧПУ открывает пользователю следующие возможности:
1) Позволяет проводить обработку трубы с выполнением сразу нескольких операций
2) Использовать библиотеку готовых форм
3) Проводить высокоточную обработку труб разных диаметров и различной толщиной стенок, со сниженным расходом электроэнергии.
Установка при необходимости может быть перенесена и работать в любом месте – практически полевых условиях, например, при изготовлении свай.

Универсальный труборез, совмещенный с портальной установкой плазменной резки металла.
Данное оборудование совмещено с портальной машиной плазменной резки металла с ЧПУ и является его составной частью. Это дает позволяет пользователю работать как с листовым металлом, так и трубами разных диаметров. Размер портала может быть различным исходя из пожеланий заказчика. Базовое рабочее поле станка 1500х3000 мм. При использовании труборез помещается в портал под ось Z, с расположенным на ней резаком. Длина обрабатываемой трубы задается осью Х портального станка и зависит от ее размера. Если, например, рабочее поле станка имеет размеры 3000х1500 мм, то максимальная длина трубы для обработки 3000 мм.
trubo s 300Важно отметить, что в случае если приобретается универсальный труборез с портальной установкой, пользователь сэкономит, и для совершения различных технологических операций будет использовать одну систему ЧПУ и один источник плазменной резки. Оборудование имеет возможность переключения с обработки листа на трубу и обратно.
Технические характеристики практически совпадают с характеристиками, которыми обладает стационарный труборез.
Использование наших труборезов плазменной резки с ЧПУ позволяет улучшить точность обработки, повысить производительность и увеличить сложность выполнения разных задач. Оборудование доставляется в любой регион с помощью транспортных компаний. Срок изготовления – 4 недели с момента внесения предоплаты. Стоимость к станку плазменной резки:321 000 рублей без ндс
Отдельно от станка плазменной резки: 535 000 рублей без ндс 3000мм и 585 000 рублей на 6000мм

Источник плазменной резки Hypertherm 85
или Dog 120(с резкой до 25мм) для резки рекомендуется

Есть возможность приобрести оборудование в Лизинг!!!
