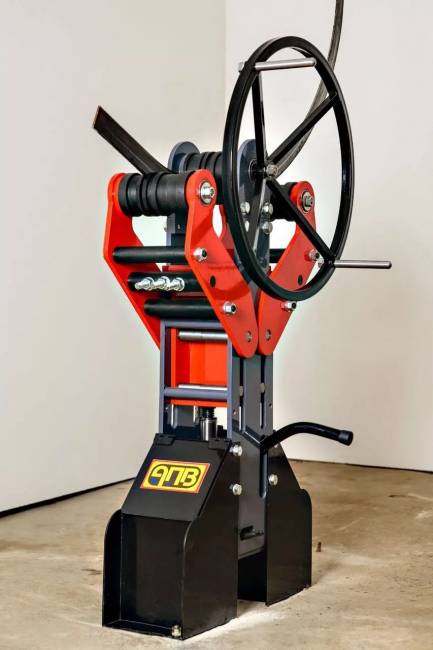

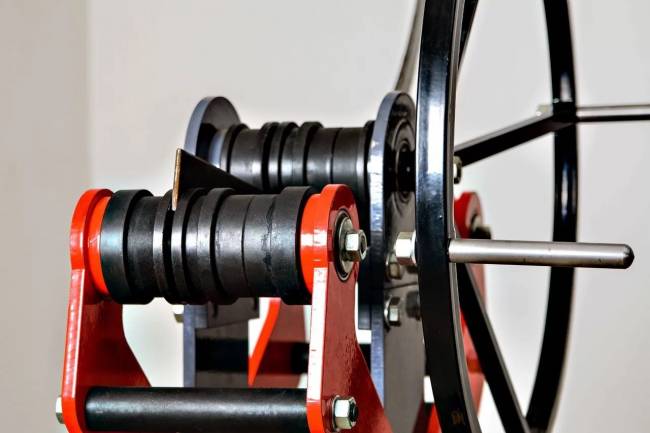

Ручной гидравлический профилегиб-трубогиб АПВ 9-профессионал

ФУНКЦИЯ ПРОФИЛЕГИБА

радиусная гибка методом прокатки на 3-х вальцах

ФУНКЦИЯ ТРУБОГИБА

гибка круглых труб

до 90˚по шаблонам

ФУНКЦИЯ ТРУБОГИБА

для труб профильного сечения

методом намотки на шаблон

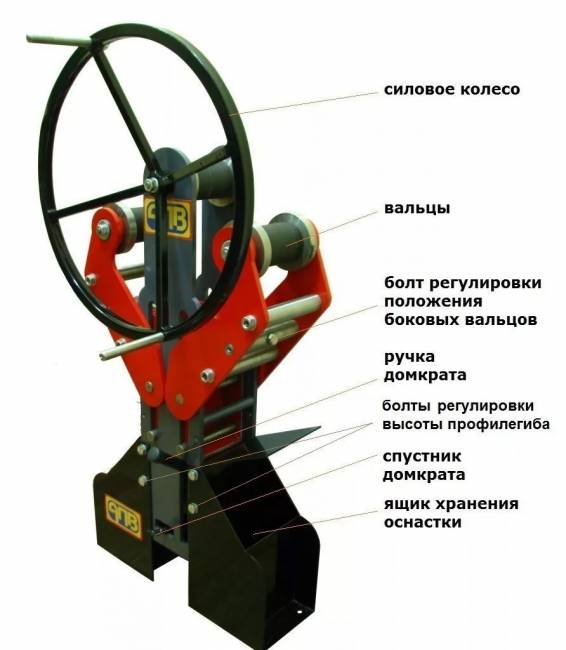

Основные особенности

Три вида гиба на одном станке.

Инновационная конструкция станка расширяет перечень применяемой оснастки.

Габариты профилегиба

АПВ 9-Профессионал:

Высота ................... 1050 мм.

Ширина .................. 490 мм.

Диаметр вальцов ..... 68 мм.

Вес ......................... 70 кг.

Объем ..................... 0,01 м3

Гидравлический прижим вальцов 10т. существенно облегчает работу и увеличивает мощность станка.

Возможность регулировки положения боковых вальцов.

Термическая закалка вальцов.

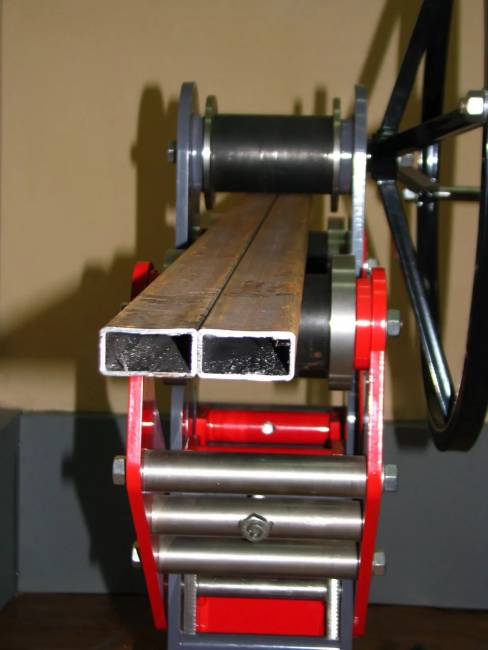

Прокатка нескольких труб вместе.

Регулировка высоты профилегиба.

Возможность индивидуально заказать оснастку и комплектацию станка.

Базовая комплектация станка: функция профилегиба

45 000 рублей

цена указана без НДС

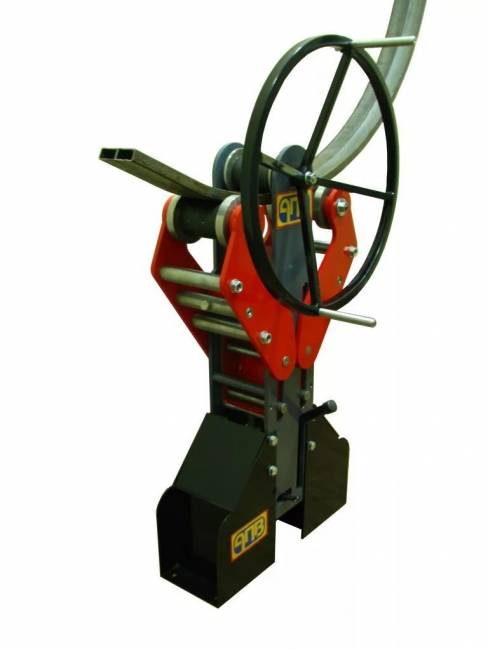

Для радиусной гибки труб и профилей станок оснащен верхними ведущими вальцами и боковыми прижимными. Прижим вальцов обеспечивает гидравлический домкрат грузоподъемностью 10т.

Вальцы сборные, что позволяет выставить необходимые размеры проточки.

Расположение прижимных (боковых) вальцов можно отрегулировать для выполнения любого радиуса гибки, а так же работы с малыми заготовками.

Профилегиб отличается простотой работы благодаря использованию в конструкции гидравлического домкрата.

Станок спроектирован с целью профессионального использования. Конструкция станка обеспечивает повышенный срок службы.

Для работы с круглыми трубами, полосой и др. профилями можно заказать дополнительную оснастку

Дополнительная комплектация станка: функция трубогиба

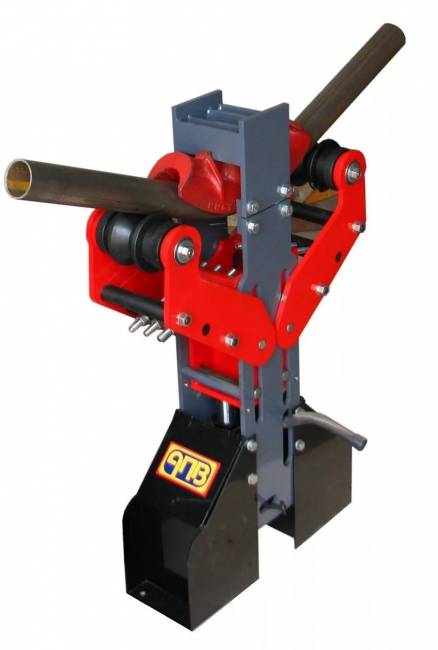

С помощью дополнительной оснастки профилегиб можно переоборудовать в трубогиб для гибки труб круглого сечения по шаблону.

Для этого потребуется:

1. крепление сегментов

2. гибочные сегменты

3. боковые упоры.

Применяемые гибочные сегменты:

3/8" (ф17 - R56)

1/2" (ф21,3 – R79)

3/4" (ф26,8 - R80)

1" (ф33,5 - R100)

1,25" (ф42,3 – R135)

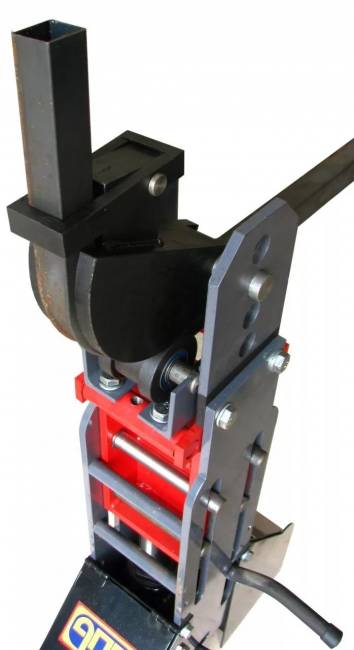

Дополнительная комплектация станка: функция трубогиба профильных труб

Комплект для гибки профильных труб методом намотки состоит из следующих элементов:

1. пластины крепления оснастка

2. гибочные шаблоны

максимальный размер

профильной трубы 40х40

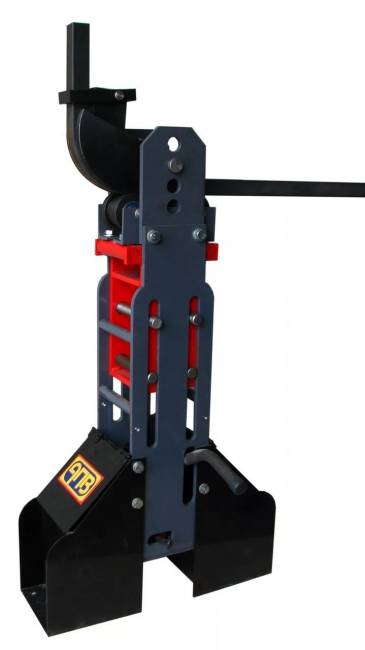

Дополнительная комплектация станка: оснастка для гибки полосы

Комплект для гибки полосы на угол 90градусов состоит из следующих элементов:

1. крепление сегментов

2. гибочный шаблон

максимальный размер

полосы для гибки 80х4

Дополнительная комплектация станка: валец с ребордой

Валец с ребордой используется, чтобы избежать гофрирования трубы во время прокатки по радиусу.

Схемы расположения

вальцов

Стоимость 45 000 рублей без НДС, +20% с НДС
