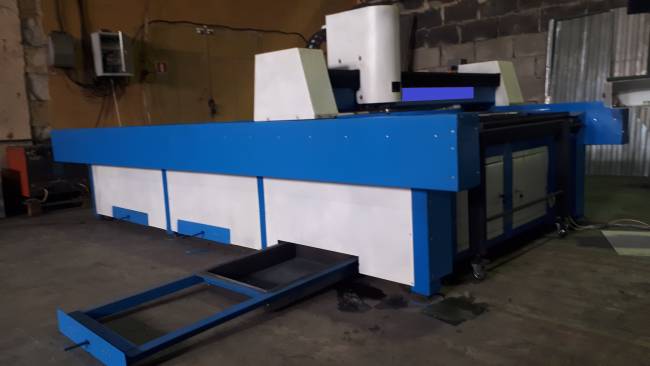

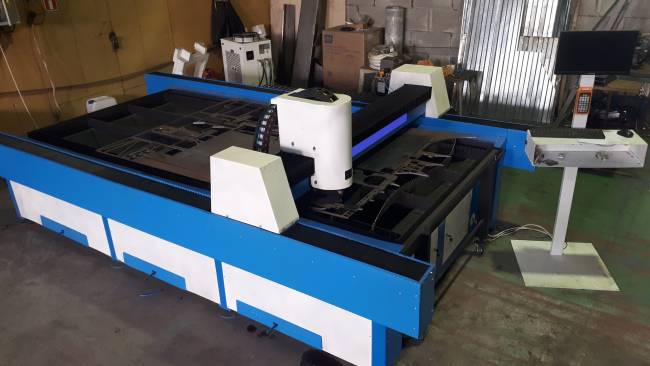

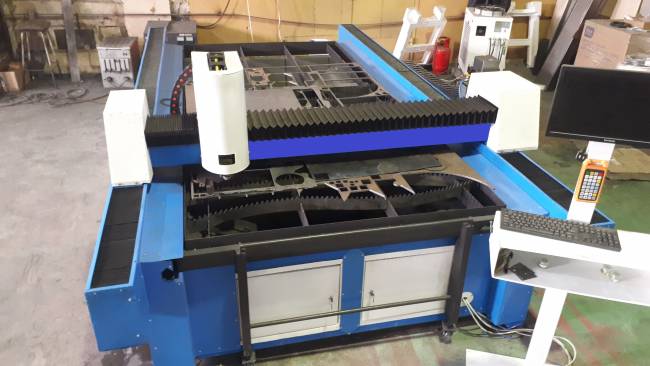

Станок лазерной резки металла с чпу 1500 Вт

Станок лазерной резки металла с чпу 1500 Вт
  • Заканчивается

4 100 000 руб.

Станок лазерной резки металла с чпу 1500 Вт
4 100 000 руб.
ЗаканчиваетсяСтанок лазерной резки металла с чпу 1500 Вт
Купить
+79080575418
  • +73512480493
  • +79220150966
  • +79080575418 Viber
  • +79080575418 WhatsApp
Купить
+79080575418
  • +73512480493
  • +79220150966
  • +79080575418 Viber
  • +79080575418 WhatsApp
  • График работы
  • Адрес и контакты
возврат товара в течение 14 дней по договоренности

Станок лазерной резки металла с чпу 1500 Вт

Предприятие производитель металлообрабатывающего оборудования, предлагает рассмотреть приобретение портального станка лазерной резки металла с ЧПУ собственного производства с источником волоконного лазера – IPG. Данные станки широко используется в отрасли обработки углеродистой стали (черного металла), нержавеющей стали, алюминия, меди, титана, латуни и т. д.



Особенности станка:

1. Высокое качество лазерного луча, малая ширина реза, высокая эффективность в  работе.

2. Высокая скорость резки: скорость выше в 2 раза чем СО2 лазер с одинаковой мощностью.

3. Легкое использование, легкая  настройка лазерного луча.

4. Лазерный позиционер (красная точка) для легкости выбора начала резки.

5. Высокая эффективность у волоконных лазеров по сравнению с лазерами СО2.

6. Низкое энергопотребление: энергоемкость ниже на 20% - 30% по сравнению с лазерами СО2.

7. В качестве расходников: защитное стекло и сопла в отличии от лазера СО2 в котором происходит падение мощности после чего резать металл который резали ранее – невозможно.  Срок службы лазерного источника до 400 000 часов без существенного падения мощности.



Конструктивные особенности и преимущества станка

1.

Автоматическое регулирование высоты зазора между головкой лазера и разрезаемым металлом, что обеспечивается ёмкостным датчиком, ведущим к увеличению точности при работе с неровными поверхностями.



2.

Станок по всем осям оснащен профильными линейными направляющими и подшипниками (каретками) Тайваньской фирмы Hiwin. Размер используемых направляющих 25. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность, что в сочетание с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.





3.

Передача момента по осям X, Y станка осуществляется зубчатой рейкой/шестернью. За счет применения рейки увеличивается точность при работе станка, а также скоростные преимущества, увеличивая скорость холостого перемещения до 50 м/мин.

4.

Источник волоконного лазера - IPG, лидирующей фирмы в исследовании и производстве опто-волоконных  Иттербиевых лазеров в России и мире.  Надежное качество работы, гарантия 3 года в отличии от конкурентов.

5.

Отдельная промышленная стойка с 15 дюймовым цветным монитором, на базе ARM чипа управления с максимальной способностью ускорения движения станка 2G - легка  в управлении, имеется библиотека готовых фигур (46 штук), ПО интуитивно понятно оператору станка. Инструкция по интеграции управляющих программ из чертежей на русском языке!

6.

Используемые сервоприводы фирмы Delta Electronics характеризуется самой современной технологией c энкодером (обратной связью), что позволяет очень точно отрабатывать параметры по точности в перемещении. Новые функции, например, система подавления вибрации и улучшенная авто-настройка в режиме реального времени обеспечивают простой ввод в эксплуатацию.

7.

Планетарные редукторы фирмы APEX установленные на осях Х; У- позволяют увеличить скорость ускорения в момент начала движения станка, а за счет используемых шестерней – приводит к отсутствию люфтов влияющих на точность перемещения и позиционирования станка

8.

Все подшипники (каретки) оснащены системой смазки направляющих линейного перемещения через таотницу



Технические характеристики оборудования

Размер рабочего стола

1530*3030мм

Тип лазера

Оптоволоконный иттербиевый лазер

Производитель лазера

ООО НТО «ИРЭ-Полюс» - (IPG)

Мощность лазера

1500 Вт

Длина волны лазера

1070 nm

Срок работы лазера

До 400 000 часов

Направляющие по осям X Y

Hiwin 25

Направляющие по оси Z

Hiwin 15

Передача по осям X Y

Зубчатая рейка/шестерня через планетарный редуктор APEX

Модуль зубчатой рейки

1,5

Тип зубчатой рейки

Прямозубая

Передача по оси Z

Шарико-винтовая пара

Концевые выключатели

Бесконтактные, индукционные

Двигатель по осям X Y Z

Серво привод и серво драйвер

Сервоприводы по осям X Y

DELTA electronics, мощность 700Вт

Сервопривод по оси Z

DELTA electronics, мощность 400Вт

Сервоприводы по оси Х

Синхронизированы, имеют тормозной механизм для спящего режима

Система контроля высоты  оси Z

Автоматическая ёмкостная

Система управления

Промышленная стойка с ЧПУ на чипе ARM

Совместимость с программами

AutoCAD, Компас и т. д.

Формат работы

Файлы чертежей с расширением dxf

Стол для размещения металла

Выдвижной или стол с однозонной вытяжкой

Смазка подшипников (кареток)

Через  тавотницу

Максимальная толщина резки



0.2-16 мм Углеродистая сталь

0.2-6 мм нержавеющая сталь

Максимальная Скорость резки

До 50 м/мин

Точность позиционирования

±0.04 mm

Минимальная ширина реза

<0.12mm

Напряжение, В  Частота тока, Гц

380, 50

Гарантия на станок

2 года на лазер IPG и 1,5 года на станок

Габариты без упаковки д/ш/в, мм

3800х2250х1700

Вес нетто, кг

1500

Характеристики источника лазера:

Скорость резки 1500 Вт (ориентировочно):



Материал

Толщина, мм

Скорость, м/мин

Давление мПа

Газ

Фокус

Нержавейка

1

25

1

N2

0,6

2

7

1,4

0,6

3

4

1,8

0,6

4

2

1,8

0,6

5

1,3

2

0,6

6

0,7

2

0,6

Черный металл

1

25

1

O2

1

3

4

0,12

1

6

1,6

0,14

1

8

1,2

0,14

1

10

1

0,16

1

12

0,8

0,18

1

14

0,6

0,2

1

16

0,5

0,05

1

Алюминий

1

16

1,2



0,6

2

6

1,4



0,6

3

2,5

1,8

N2

0,6

4

1,3

2

0,6

Медь

2

4

1,6



0,6

3

1,5

1,8



0,6

Бронза

2

2

1



0,6



Стоимость портального станка лазерной резки 1500х3000 мм с источником на 1500 Вт:



С лазером IPG составляет 4 100 000 российских рублей с учетом 20% НДС



Пуско-наладочные работы включены в стоимость оборудования если производятся на нашей территории, с выездом 25000 рублей.

Условия оплаты: 60%-   авансовая предоплата в течение 5 банковских дней с момента подписания Договора, 40%-   доплата  в  течение  3  банковских  дней  с  момента  получения  Заказчиком  уведомления  о готовности Оборудования к отгрузке со склада завода-изготовителя.



Срок изготовления до 60дней.
