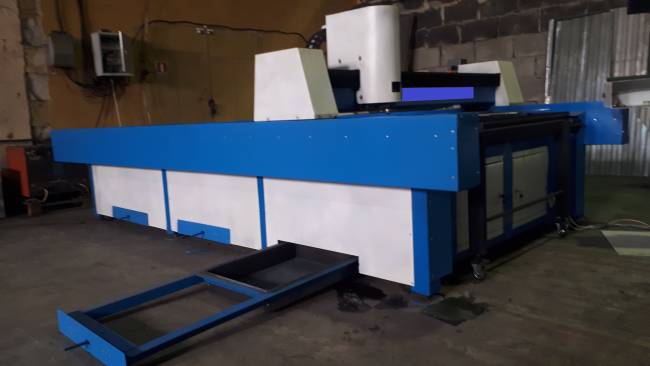

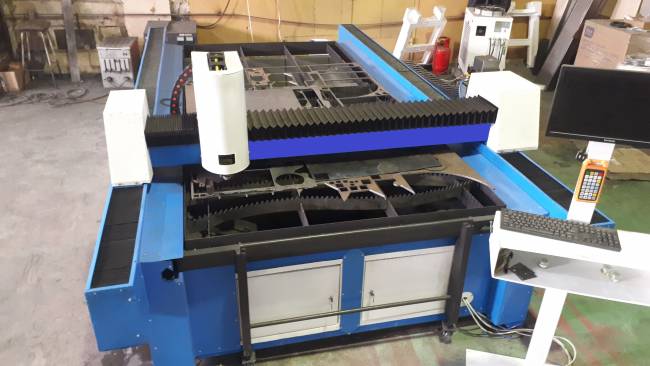

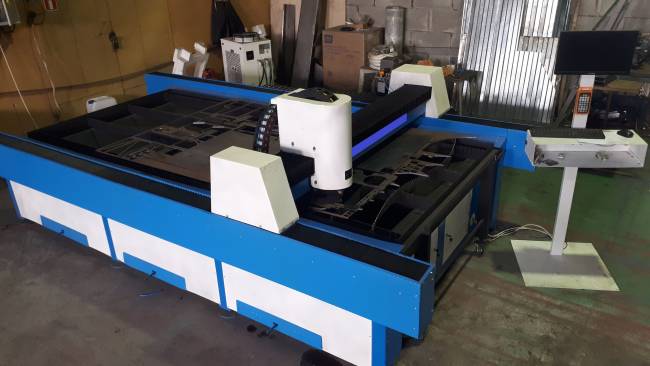

Станок лазерной резки металла с чпу 1000 Вт в наличии
Описание и применение
Предприятие производитель металлообрабатывающего оборудования, предлагает рассмотреть приобретение портального станка лазерной резки металла с ЧПУ собственного производства с источником волоконного лазера – IPG. Данные станки широко используется в отрасли обработки углеродистой стали (черного металла), нержавеющей стали, алюминия, меди, титана, латуни и т. д.
Особенности станка:
1. Высокое качество лазерного луча, малая ширина реза, высокая эффективность в работе.
2. Высокая скорость резки: скорость выше в 2 раза чем СО2 лазер с одинаковой мощностью.
3. Легкое использование, легкая настройка лазерного луча.
4. Лазерный позиционер (красная точка) для легкости выбора начала резки.
5. Высокая эффективность у волоконных лазеров по сравнению с лазерами СО2.
6. Низкое энергопотребление: энергоемкость ниже на 20% - 30% по сравнению с лазерами СО2.
7. В качестве расходников: защитное стекло и сопла в отличии от лазера СО2 в котором происходит падение мощности после чего резать металл который резали ранее – невозможно. Срок службы лазерного источника до 400 000 часов без существенного падения мощности.
Конструктивные особенности и преимущества станка
  | Автоматическое регулирование высоты зазора между головкой лазера и разрезаемым металлом, что обеспечивается ёмкостным датчиком, ведущим к увеличению точности при работе с неровными поверхностями. |
| Станок по всем осям оснащен профильными линейными направляющими и подшипниками (каретками) Тайваньской фирмы Hiwin. Размер используемых направляющих 25. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность, что в сочетание с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс. |
| Передача момента по осям X, Y станка осуществляется зубчатой рейкой/шестернью. За счет применения рейки увеличивается точность при работе станка, а также скоростные преимущества, увеличивая скорость холостого перемещения до 50 м/мин. |
| Источник волоконного лазера - IPG, лидирующей фирмы в исследовании и производстве опто-волоконных Иттербиевых лазеров в России и мире. Надежное качество работы, гарантия 3 года в отличии от конкурентов. |
| Отдельная промышленная стойка с 15 дюймовым цветным монитором, на базе ARM чипа управления с максимальной способностью ускорения движения станка 2G - легка в управлении, имеется библиотека готовых фигур (46 штук), ПО интуитивно понятно оператору станка. Инструкция по интеграции управляющих программ из чертежей на русском языке! |
| Используемые сервоприводы фирмы Delta Electronics характеризуется самой современной технологией c энкодером (обратной связью), что позволяет очень точно отрабатывать параметры по точности в перемещении. Новые функции, например, система подавления вибрации и улучшенная авто-настройка в режиме реального времени обеспечивают простой ввод в эксплуатацию. |
| Планетарные редукторы фирмы APEX установленные на осях Х; У- позволяют увеличить скорость ускорения в момент начала движения станка, а за счет используемых шестерней – приводит к отсутствию люфтов влияющих на точность перемещения и позиционирования станка. |
| Все подшипники (каретки) оснащены системой смазки направляющих линейного перемещения через тавотницу. |
Технические характеристики оборудования
| Модель станка | ЛР-1530 |
| Размер рабочего стола | 3030*1500мм |
| Станина | Фрезерованная, с термическим отпуском |
| Тип лазера | IPG (ООО НТО «ИРЭ-ПОЛЮС») |
| Модель лазера | YLR-1000-U |
| Мощность лазера | 1000вт |
| Длина волны лазера | 1070 nm |
| Максимальная толщина резки металла | до 10мм (углеродистая сталь), до 5мм (нержавеющая сталь) |
| Используемые газы | O2 (кислород); N2 (азот); сжатый воздух |
| Входы в станок для газов | 2 -один из которых для О2 (кислород) или воздух, второй для N2(азот) |
| Максимальная скорость резки | до 30 м/мин |
| Точность позиционирования | ±0.04 mm |
| Минимальная ширина реза | <0.12mm |
| Направляющие по оси У | Hiwin размер рельс 35 |
| Направляющие по оси Х | Hiwin размер рельс 25 |
| Направляющие по оси Z | Hiwin размер рельс 15 |
| Передача по осям X; Y | зубчатая рейка/шестерня через планетарный редуктор, производство APEX |
| Модуль зубчатой рейки | 1,5 |
| Тип зубчатой рейки | косозубая, производство APEX |
| Передача по оси Z | шарико-винтовая пара |
| Концевые выключатели | бесконтактные, индукционные |
| Двигатели по осям X; Y; Z | сервоприводы |
| Сервоприводы по оси Y | HIWIN, мощность 1000Вт |
| Сервопривод по оси Х | HIWIN, мощность 750Вт |
| Сервопривод по оси Z | HIWIN, мощность 400Вт |
| Сервоприводы по оси У | синхронизированы |
| Система управления | CypCut |
| Система контроля высоты оси Z | ёмкостная бесконтактная с автоматическим поддержанием зазора между обрабатываемым металлом и соплом головки лазерного излучателя модель |
| Лазерная голова излучателя | производство Швейцария, RAYTOOLS |
| Совместимость с программами | AutoCAD, Компас и т. д. |
| Формат работы станка | файлы чертежей с расширением .dxf |
| Стол для размещения металла | стол выдвижной оборудованный вытяжкой с бункерами и ящиками для сбора мелких вырезанных деталей. |
| Чиллер охлаждения S&A | двух контурный: один из которых для лазерной головы, второй для источника лазерного излучения |
| Смазка линейных направляющих подшипников | автоматическая по осям Х, У |
| Гофро-защита | по осям Х, У над рельсами и зубчатыми рейками |
| Напряжение, Вольт | 220 |
| Гарантия на станок | 36 месяцев на лазерный источник IPG; 18 месяцев на станок |
| Габариты станка для транспортировки Д х Ш х В, мм | 4350 х 2370 х 1800 |
| Температура используемого помещения | от +15 до + 40 градусов по Цельсию |
| Таким образом, предлагаем комплектацию станка в двух вариантах: Стоимость станка лазерной резки металла в данной комплектации c лазером IPG составляет 3 355 000 (три миллиона триста пятьдесят пять тысяч) рублей с учетом НДС - 20%. Стоимость станка лазерной резки металла в данной комплектации с лазером Raycus составляет 2 475 000 (два миллиона четыреста семьдесят пять тысяч) рублей с учетом НДС - 20%. Есть бюджетный вариант с Райкусом за 2 150 000 рублей(попроще приводы, система управления Руида, подробнее уточняйте) Также в дополнении можем предложить компрессор для раскроя металла сжатым воздухом – стоимость 520 000 рублей с учетом НДС – 20%. Дооснащение станка сменным столом с гидравлической масляной станцией, полностью независимыми при смене столами. Система имеет две паллеты, поочередно вводимые в зону обработки на одном уровне. Такая конструкция позволяет осуществлять загрузку и выгрузку заготовок не останавливая станок – доплата 1500 000 рублей. Кроме того, станок может быть дополнен труборезом или выносом под будущую установку трубореза. Варианты комплектации: Вынос на портальном станке под будущую установку трубореза – доплата 50 000 рублей (с НДС) Модуль трубореза для обработки круглой трубы – доплата 400 000 рублей (с НДС) Универсальный модуль трубореза для обработки круглой, профильной трубы, а также уголка, швеллера и других видов металлопроката – доплата 1500 000 рублей (с НДС) Условия оплаты: 50% - авансовая предоплата в течение 5 банковских дней с момента подписания Договора, 50% - доплата в течение 5 банковских дней с момента получения Заказчиком уведомления о готовности станка к отгрузке на территории Покупателя. Также станок можно приобрести в лизинг. При обращении в лизинговую компанию, процент предоплаты может быть изменен, а условия оплаты согласовываются между лизинговой компанией и Покупателем оборудования. В случае необходимости, можем порекомендовать те лизинговые компании, с которыми либо в текущем времени работаем, либо работали недавно. Срок изготовления станка 60 рабочих дней. Условия монтажа и ввода в эксплуатацию После отгрузки станка Покупателю и по готовности станка к подключению, в течение 5 дней приезжает представитель Поставщика, который выполняет пусконаладочные работы, а также проводит обучение персонала Покупателя работе на станке после чего подписывается акт ввода оборудования в эксплуатацию на территории Покупателя. Стоимость пусконаладочных работ и обучения работе на станке – БЕСПЛАТНО! Есть возможность приобрести оборудование в Лизинг!!! |
