Станок лазерной резки металла с чпу 500 Вт

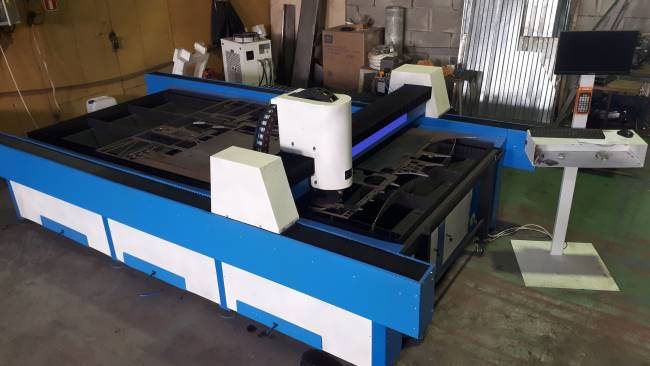

Станок лазерной резки металла с чпу 500 Вт, фото 1
впередназад

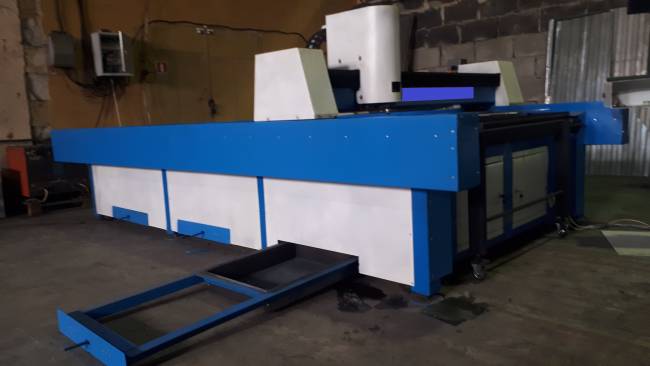

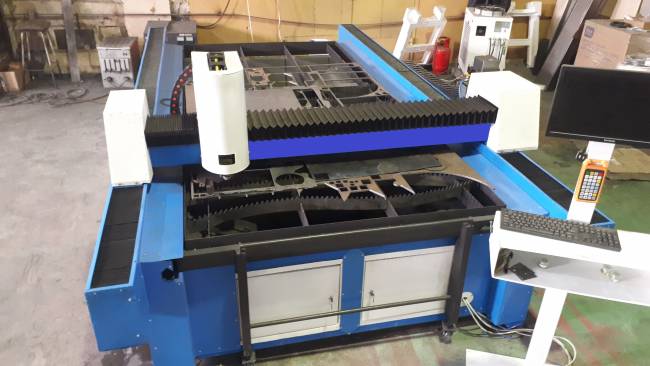

Станок лазерной резки металла с чпу 500 Вт, фото 2Станок лазерной резки металла с чпу 500 Вт, фото 3Станок лазерной резки металла с чпу 500 Вт, фото 4Станок лазерной резки металла с чпу 500 Вт, фото 5Станок лазерной резки металла с чпу 500 Вт, фото 6
  • Под заказ, 60 дней

2 700 000 руб.

Станок лазерной резки металла с чпу 500 Вт
2 700 000 руб.
Под заказ, 60 днейСтанок лазерной резки металла с чпу 500 Вт
Купить
+79080575418
  • +73512480493
  • +79220150966
  • +79080575418 Viber
  • +79080575418 WhatsApp
Купить
+79080575418
  • +73512480493
  • +79220150966
  • +79080575418 Viber
  • +79080575418 WhatsApp
  • График работы
  • Адрес и контакты
возврат товара в течение 14 дней по договоренности

Станок лазерной резки металла с чпу 500 Вт

Предприятие производитель металлообрабатывающего оборудования, предлагает рассмотреть приобретение станка лазерной резки металла с ЧПУ собственного производства с источником волоконного лазера – IPG или Raycus. Данные станки широко используется в отрасли обработки углеродистой стали (черного металла), нержавеющей стали, алюминия, меди, титана, латуни и т. д.

Особенности станка:

1. Высокое качество лазерного луча, малая ширина реза.

2. Высокая эффективность у волоконных лазеров по сравнению с лазерами СО2.

3. Высокая скорость резки: скорость выше в 2 раза чем СО2 лазер с одинаковой мощностью.

4. Легкое использование, легкая  настройка лазерного луча.

5. Лазерный позиционер (красная точка) для легкости выбора начала резки.

6. Низкое энергопотребление: энергоемкость ниже до 70% по сравнению с лазерами СО2.

7. В качестве расходников: защитное стекло и сопла.









Конструктивные особенности и преимущества станка

1.

Источник оптоволоконного лазера – производитель IPG или Raycus, лидирующие компании в исследовании и производстве оптоволоконных  иттербиевых лазеров в мире.  Надежное качество работы, гарантия 3 года, защита от обратного излучения при работе с нержавеющим металлом.



2.

Отдельная стойка оператора с большим цветным монитором, под управлением программы CypCut разработанной под лазерный раскрой с максимальной способностью движения станка до 40м/мин.  Программа легка  в освоении и управлении. ПО интуитивно понятно оператору станка.

3.

Дистанционный пульт позволяет оператору не прибегая к стационарной стойки управления совершать все необходимые действия и более оперативно осуществлять обратную связь

4.

Автоматическое регулирование высоты зазора между головкой лазера и разрезаемым металлом, обеспечивается ёмкостным датчиком, ведущим к увеличению точности при работе с неровными поверхностями. Для удобства работы оператору станка из сопла светится красная точка-позиционера, что удобно для выбора начала резки обрабатываемого металла.



5.

Используемые сервоприводы фирмы Delta Electronics или HIWIN характеризуется самой современной технологией c энкодером (обратной связью), позволяющей отрабатывать параметры с точностью в позиционировании с высокой скоростью перемещения, что сильно влияет на качество и темп выполненных работ на станке.



6.

Планетарные редукторы фирмы APEX установленные на осях Х; У- позволяют работать со скоростью ускорения до 1G в момент начала движения станка, а за счет используемых шестерней – приводит к отсутствию люфтов влияющих на точность перемещения и позиционирования станка



7.

Станок по оси Х оснащен мощными профильными линейными направляющими и подшипниками (каретками) Тайваньской фирмы Hiwin. Размер используемых направляющих по оси Х - 35. Такие направляющие в сочетании с линейными подшипниками имеют очень высокую динамическую грузоподъемность, что в сочетание с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.



8.

Передача момента по осям X, Y станка осуществляется зубчатой рейкой/шестернью. За счет применения рейки увеличивается точность при работе станка, а также скоростные характеристики. Используемые зубчатые рейки производства фирмы APEX с восьмым классом точности специально разработанным для лазерных станков с ЧПУ.



9.

Все подшипники  линейного перемещения (каретки) оснащены автоматической системой смазки, что позволяет значительно увеличит ресурс работы станка при этом одной заправки смазкой достаточно для работы оборудования в течение месяца при 24 часовой загрузке.

10.

Станок укомплектован чиллером для охлаждения как лазерного источника, так и для охлаждения лазерной головки. Система водяного охлаждения чиллера оснащена фильтром, регулятором температуры. Точность регулировки температуры составляет ±1°С. Устройство оснащено рядом защит: от неисправности компрессора, от перегрузки компрессора по току, от протечки хладагента, от чрезмерного повышения/понижения температуры.









Технические характеристики оборудования

Модель станка

ЛР-1530

Размер рабочего стола

1530*3030мм

Тип лазера

оптоволоконный иттербиевый лазер

Производитель лазера

IPG или Raycus

Мощность лазера

500 Вт

Длина волны лазера

1070 nm

Максимальная толщина резки металла



до 5мм (углеродистая сталь)



до 3мм (нержавеющая сталь)

Используемые газы

O2 (кислород); N2 (азот);  сжатый воздух

Входы в станок для газов

2 -один из которых для О2 (кислород),

     второй под N2(азот)

Максимальная скорость резки

до 40 м/мин

Точность позиционирования

±0.04 mm

Минимальная ширина реза

<0.12mm

Направляющие по оси X

Hiwin 35

Направляющие по оси Y

Hiwin 25

Направляющие по оси Z

Hiwin 15

Передача по осям X; Y

зубчатая рейка/шестерня через планетарный редуктор APEX

Модуль зубчатой рейки

1,5

Тип зубчатой рейки

прямозубая

Передача по оси Z

шарико-винтовая пара

Концевые выключатели

бесконтактные, индукционные

Двигатели по осям X; Y; Z

сервоприводы

Сервоприводы по осям X; Y

DELTA Еlectronics или HIWIN, мощность не менее 750Вт

Сервопривод по оси Z

DELTA Еlectronics  или HIWIN, мощность 400Вт

Сервоприводы по оси Х

синхронизированы

Система контроля высоты  оси Z

ёмкостная бесконтактная с автоматическим поддержанием зазора между обрабатываемым металлом и соплом головки лазерного излучателя

Система управления

CypCut

Совместимость с программами

AutoCAD, Компас и т. д.

Формат работы станка

файлы чертежей с расширением .dxf

Стол для размещения металла

стол выдвижной оборудованный вытяжкой с бункерами и ящиками для сбора мелких вырезанных деталей.

Чиллер охлаждения

двух контурный: один из которых для лазерной головы, второй для источника лазерного излучения

Смазка линейных направляющих подшипников

автоматическая по осям Х, У

Гофро-защита

по осям Х, У над рельсами и зубчатыми рейками

Напряжение, Вольт;  Частота тока, Гц

380; 50

Гарантия на станок

24 месяца на лазерный источник Raycus;

34 месяца на лазерный источник IPG;

18 месяцев на станок

Габариты станка для транспортировки

 Д х Ш х В, мм

4400 х 2350 х 1600

Температура используемого помещения

От  +15 до  + 40 градусов по Цельсию

Вес нетто, кг

2500



Стоимость станка лазерной резки c мощностью источника лазерной резки 500 Вт (IPG)  составляет 3 150 000 (три миллиона сто пятьдесят тысяч) рублей с НДС 20%.



Стоимость станка лазерной резки c мощностью источника лазерной резки 500 Вт (Raycus)  составляет 2 700 000 (два миллиона семьсот тысяч) рублей с НДС 20%.



Условия оплаты: 50% -  авансовая предоплата в течение 5 банковских дней с момента подписания Договора, 50% -  доплата  в  течение  5  банковских  дней  с  момента  получения  Заказчиком  уведомления  о готовности станка к отгрузке.

В стоимость входят пуско-наладочные работы на территории Покупателя, а также подробное обучение работе на данном станке.

Срок изготовления 60 дней.



vkontakte facebook twitter
Характеристики
Основные атрибуты
Страна производительРоссия
Производитель  Станки74
Гарантийный срок  24 (мес)
Информация для заказа
  • Цена: 2 700 000 руб.
Отзывы о товаре
